首頁 - 產品中心 - 超薄型多制式數字集群中繼臺

超薄型多制式數字集群中繼臺

1U

1U中繼臺是一款集高性能、多制式、智能化于一體的專業通信設備，專為應對嚴苛環境下的無線通信需求而設計。憑借先進的射頻技術、模塊化架構和靈活的IP互聯，本系列可廣泛應用于公共安全、交通運輸、能源、工業等領域，為用戶提供穩定、清晰、全覆蓋的通信保障。

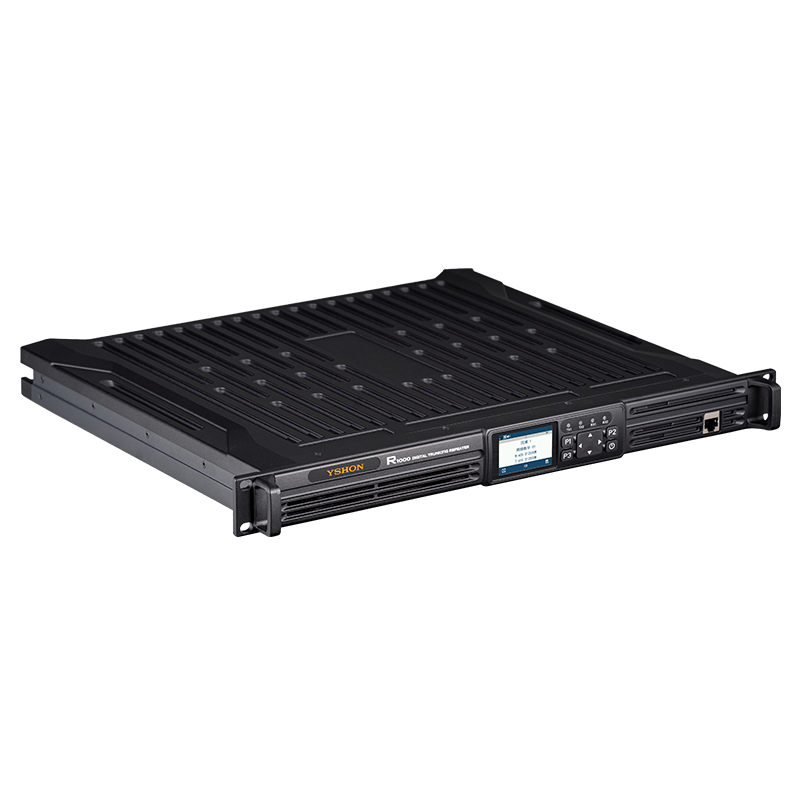

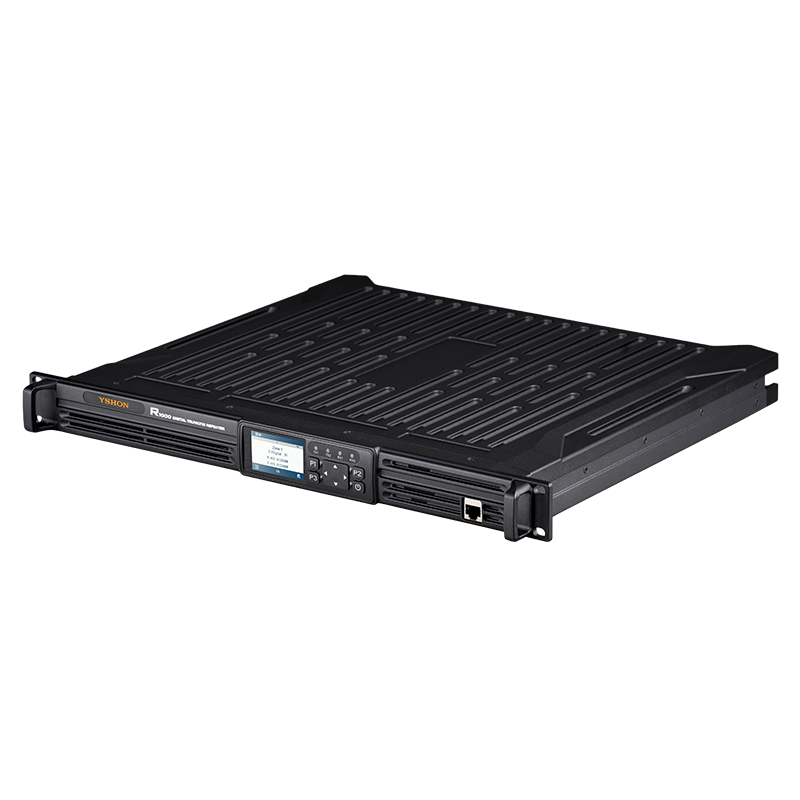

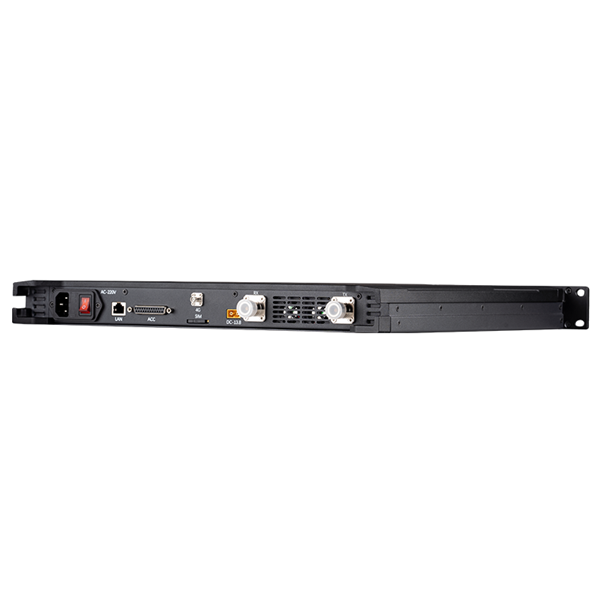

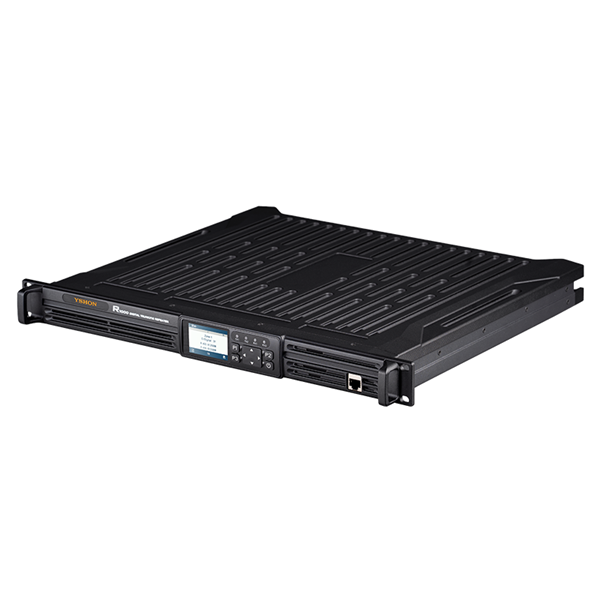

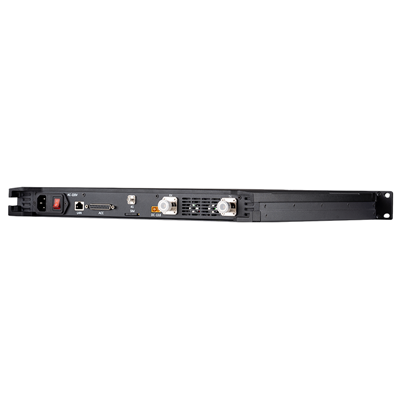

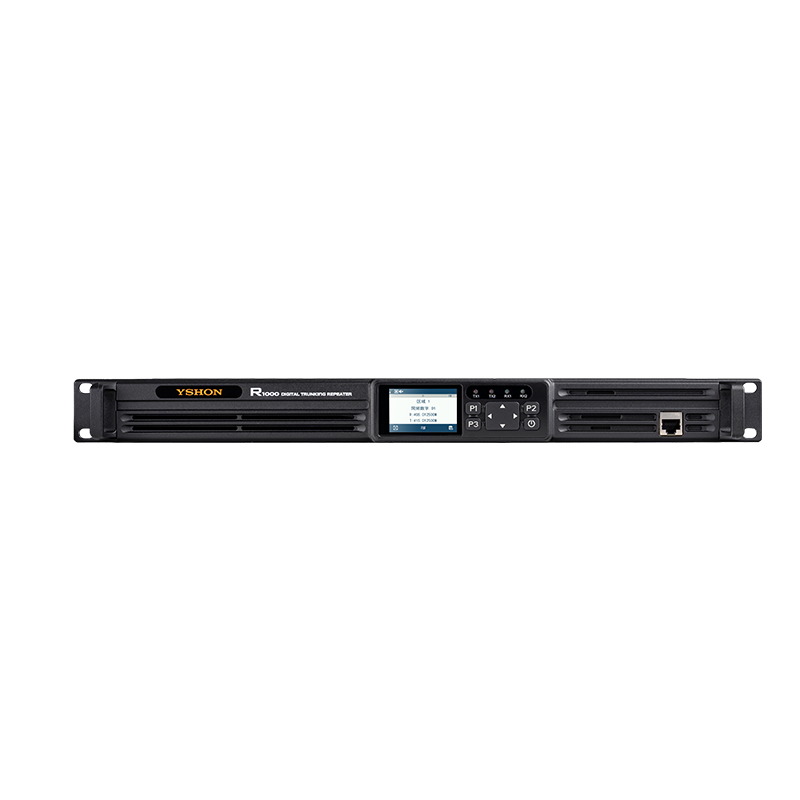

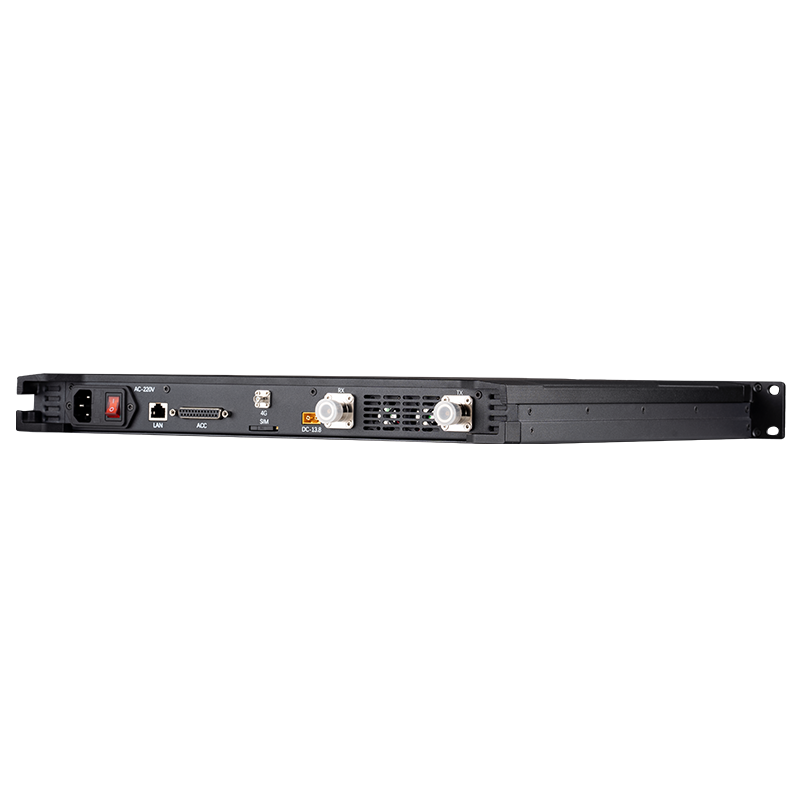

產品方位圖

產品咨詢

產品功能特點

產品技術參數

產品配件

■ 先進的射頻技術:采用了新一代的射頻技術，具有高靈敏度和高噪聲抑制。配合聲碼器的數字糾錯功能，在最嚴苛的噪雜環境中都能轉發清晰的語音。

采用卓越的射頻發射單元和高效率的功放模塊，通過超大面積鋁合金散熱的設計，能夠在50W 高功率下連續不間斷發射。同時，本系列產品通過加速壽命測試，以優異的質量提供全天候的可靠通訊。

■ 多種通信制式:模擬/DMR/PDT/NXDN:

支持?jǐn)?shù)字和模擬通訊，實現了模擬到數字的輕松升級。采用先進的信號處理技術，大幅提高頻譜利用率。

■模塊化設計:采用模塊化設計思路，大大提高了整機的可靠性，內置專業通信電源。

■內置集群控制器:該控制器采用了高可靠性的4核處理器，具有高效的運算效率和更快的處理速度，使傳統的常規無線通訊系統到數字集群無線通訊系統之間的升級實現完美的無縫銜接，擴展無線通訊系統的通訊范圍和使用功能。

■IP互聯，寬窄互通:

可組建常規IP 互聯系統和數字集群系統。除了實現無線通訊功能以外，還可以實現定位、調度等功能。系統支持有線網絡，無線網橋，4G/5G 無線和衛星等多種數據鏈路，降低設計和施工難度，靈活地匹配專業用戶的實際條件。

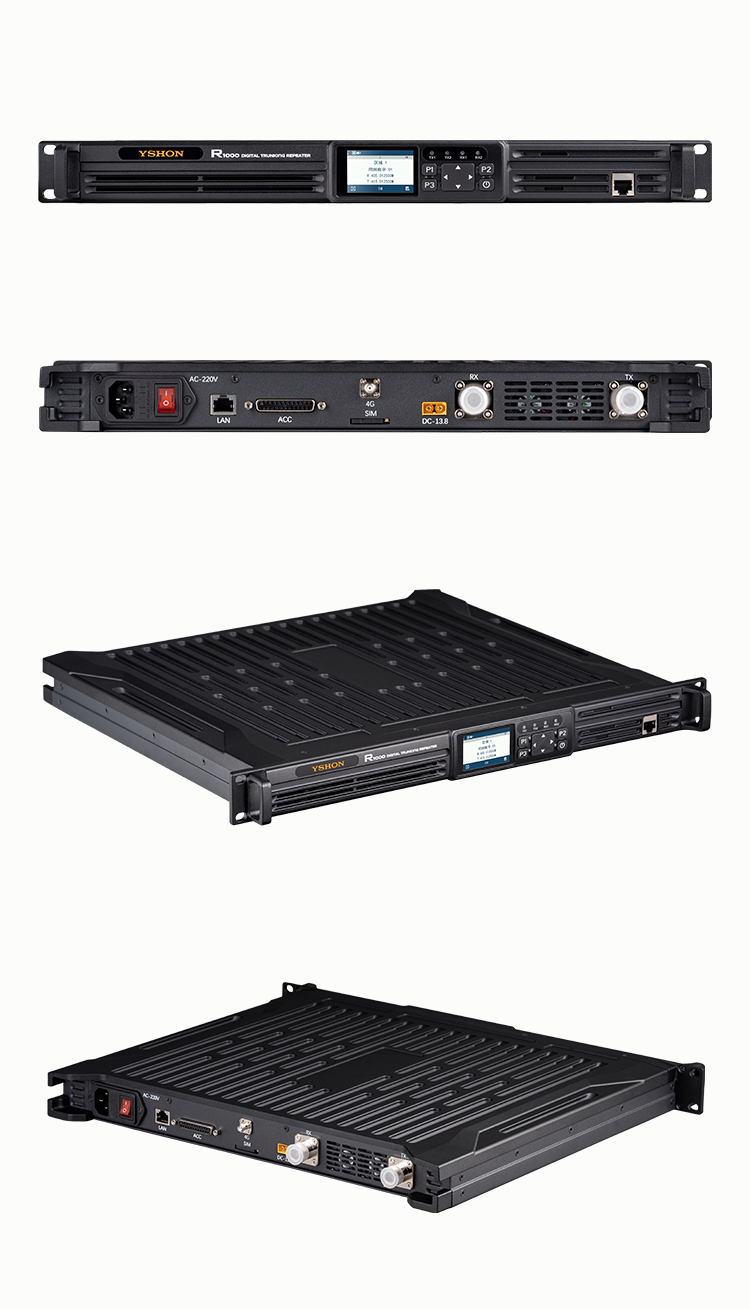

外觀介紹

產品配件

一般規格
頻率范圍	136-174MHz, 350-400MHz, 400-470 MHz
信道容量	500
區域容量	32
輸入電壓 (交流)	220V/ 110V
輸入電壓 (直流)	13.6V土15%
電流 (待機)	<800mA
電流 (發射)	<11A
電流 (接收)	<1900mA
頻率穩定度	±0.5ppm
天線阻抗	50Ω
RF連接	Tx(N)、Rx(N)

接收指標
信道間隔	6.25KHz / 12.5KHz / 25KHz
靈敏度 (模擬)	0.22μV(typ.) (FM@l2dB SINAD)
靈敏度 (數字)	0.22uv@S%BER
鄰道選擇性	70dB@12.5kHz；75dB@25kHz
互調	70dB
阻塞	95dB
雜散響應抑制	90dB
音頻輸出功率 (在5%失真下)	2.0W / 8Ω
傳導發射雜散	<-57dBm

發射指標
輸出功率	5~50W
信道間隔	12.5kHz / 25kHz
發射雜散	-36dBm(≤1 GHz) -30dBm(>1 GHz)
FM 調制	16K0F3E @25kHz；11K0F3E @12.5kHz
4FSK數字調制方式	僅數據：7K60FXD@12.5kHz 語音與數據：7K60FXW@12.5kHz 僅數據：4K00F1D@6.25kHz 語音與數據：4K00F1W @6.25kHz
音頻失真	≤3%
音頻響應	+1 ~ -3dB
FM交流聲與噪聲	40dB@12.5KHz；45dB@25KHz
數字FSK Error	<1.5%
鄰道功率	≤-60dB@12.5KHz ≤-70dB@25KHz
